Arduino CNC ShieldのレーザPWM発光テスト

暖かい日が続いていて嬉しいのですが、花粉症の症状がひどくなってきました。辛いシーズンのはじまりです。

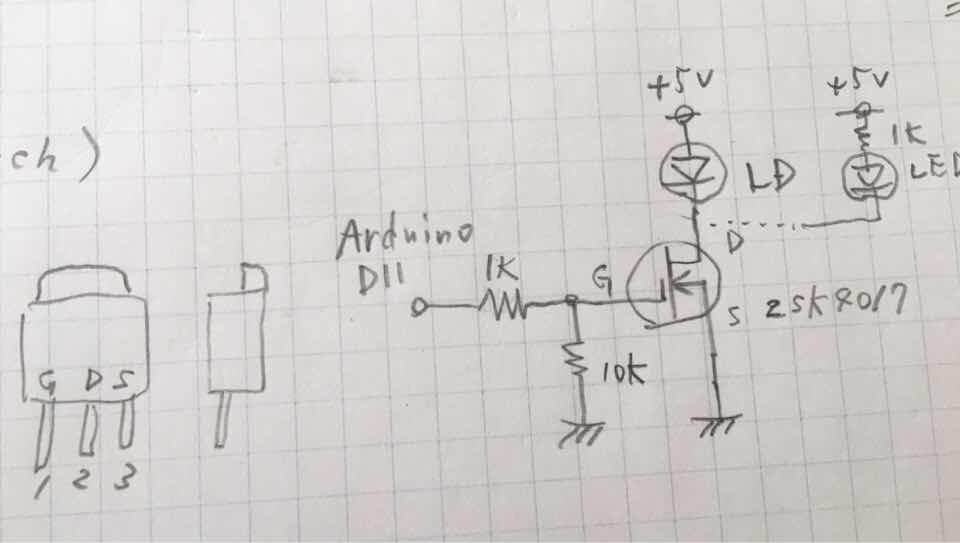

CNC Shield V4のレーザのPWM制御を試してみました。回路は以下の様な簡単なものです。ArduinoのD11ピンからPWM信号を取り出します。CNC Shield V4基板のシルクではZ+,Z-となっています。

部品はユニバーサル基板の小片に載せました。いきなりレーザは怖いのと、保護メガネが面倒なので青色LEDを繋いで動作確認してみました。

LaserGRBLにダヴィンチのヘリコプタ画像を取り込み、グレースケールとモノクロ2値でLEDのチカチカを確認してみました。画像のスキャンしている位置に応じてチカチカしている様なので大丈夫のようです。

これで基本的な動作の確認ができたので、全体の組み立てに入りたいと思います。しかし今日の午後は仕事があるので明日以降になります。
