NeoPixcelの先にPICを繋いだら一応動いた

先日、NeoPixelの先にPICを繋ぐ実験 について書きましたが、一応動くようになりました。リング状のNeoPixcel（RGB LED16個）の先、17個目にPICを繋いでシリアルで送られてくるRGBのカラーデータを受信します。

PIC側はRGB 24ビットのうち、先頭の8ビット（RGBのGreenに相当）を受信して青色LED 8個にそのビット列を表示しています。NeoPxel側はRGB LEDなので色を変えられますが、今回はPIC側LEDに合わせて青色に点灯させています。

PICに繋いだ青色LEDが流れているのは、1,2,4,8,...,128の値をdelayをかけて順次送り込んでいるため。PICのアドレスが8個あるわけではありません。PICは17番目に1個だけ。

前にも書きましたが、PICにとっては結構高速1.25μs/bit(800kbps)のシリアルデータをソフトで読み込むのはタイミング調整が難しいです。さらに仕様では1.25μs±600nS とタイミングのズレの許容範囲も大きいので、今回はうまく行きましたが、他の個体ではタイミングが合わないかもしれません。

各ビットの信号の立ち上がり/下がりを検出している余裕がなく（検出処理でタイミングがズレる）、殆ど決め打ちで読んでいます（一部若干の工夫はしましたが）。

今回はPIC16F1938(28ピン)を32MHzで動かしましたが、こんなにピン数はいらないのでピン数の少ない安価なPICに載せ替えてみようかと思います。

アリエクで注文したマトリクスLEDが8日で届いた

先日アリエクで注文したマトリクスLED がもう届きました。注文してから8日目です。早い！これより１週間ほど前に注文した シュレッダのギヤ はまだ中国から出ていません。大丈夫かな。

マトリクスLEDは10個で送料込み600円ほどだったので10個購入。封筒の中は昔ながらのこんなラッピングフィルム包装（封筒から出したときの状態のまま）で、ピンが曲がってました。

１個しか確認していませんが、無事に点灯しました。

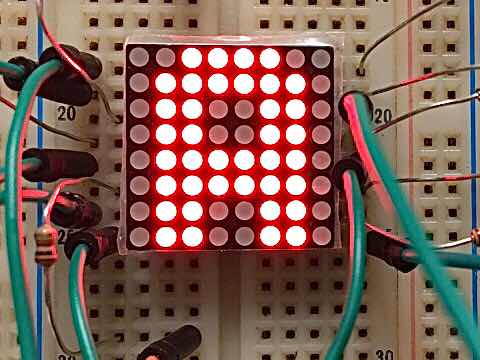

向きを確認するためにAのフォントを書いて表示してみました。

NeoPixelの先にPICを繋いでデータを渡す実験

NeoPixel の先にPICを繋いで、1wireシリアルでデータを送るテストをしています。写真はNeoPixel RingのLED 0番目に緑点灯、15番目に赤点灯、16番目をPICにした様子です。PICは受信したデータの8ビット分をモニタするための青色LEDを8 個繋いでいます。

WS2812Bの1ビット分の0/1は以下のようになっていて、TH+TL=1.25μsecと短いサイクルです。これをPICのプログラムで受信するのはギリギリです。PICを仮に8MHzで動かしたときに１命令の実行に0.5μsecかかります。分岐があるとこの倍の1μsec。とても間に合いません。

そこで最大の32MHzで動かしてみました。それでも1命令は0.125μsecか0.25μsecで、WS2812Bの1サイクル中に5命令～10命令しか入りません。

実はまだタイミングが完全には合ってなくて、正しいデータが受信できないことがあります。でも追い込んでいけばなんとかなりそうな目途は付きました。今週の課題です。

RGB 24ビットは以下のようにGreen,Red,Blueの順番に並びます。PICに送り込みたいデータを色のbit列にして、指定のアドレス（LEDの番号）に送出すればデータを渡せます。

なお、PICからデータを送出することは今のところ考えていません。タイミングがギリギリ間に合うかどうか微妙です。気が向いたら試してみるかも。

電話機の液晶ディスプレイが薄くなった件

液晶ディスプレイが薄くなった電話機 をなんとかできないか分解してみました。PanasonicのVE-GP24-Wというコードレス電話の親機です。

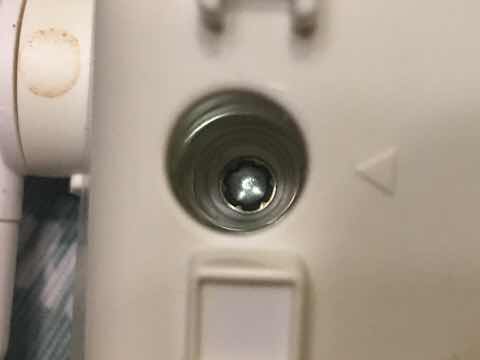

ケース裏の穴から何やらランドが見えます。ここからマイコン内部にアクセスするような雰囲気。

ビス４本のうち、１本がいたずら防止の特殊なネジでした。なんと呼ぶのか分かりません。

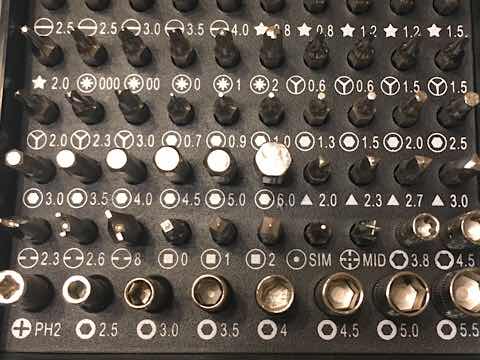

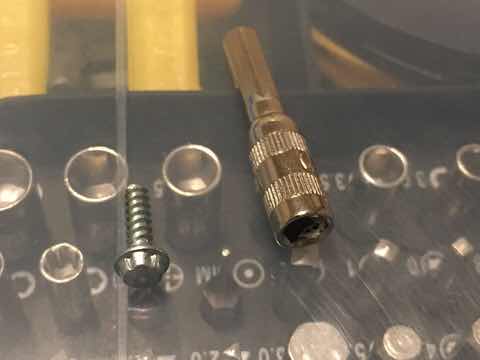

で、こんな時のために以前購入していたドライバビットセットを出してきました。初めて使います。探したら嵌りそうなビットが見つかった。一番下の3.5が合いそう。

無事、外れました。

内部の基板ですが、コントラスト調整の半固定抵抗などはありません。そうだよな、コストダウンや信頼性の面からそんな部品は付けられない。マイコンからのコマンド制御だと思う。

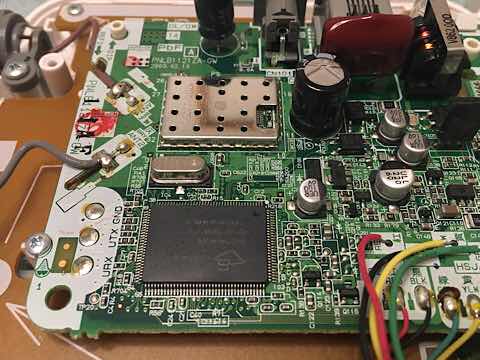

SC14429 と刻印されているチップが載っています。ネットではデータシートが見つかりませんでしたが、SC14428という近いものの概要データシート（6ページのみ）はありました。無線インタフェースや PSTN(公衆交換電話網)インタフェースを持っていて、コードレス電話などに使われるマイコンチップです。FLASH ROMも内蔵していてアプリケーションプログラムを書き込んで使う。

裏蓋を開ける前に見えたランドはチップの右横にあります。URX,UTX,GNDが刻印されているのでシリアル通信で書き込んだり、色々と設定したりモニタできるのだと思う。しかし、アプリや設定方法が公開されているはずはないよね。

下手なことして使えなくなると困るのでこれ以上は手を出さないことにして諦めます。まあ普段固定電話は使わないので（実はスマホも通話は殆どしないが）、このままとします。完全に壊れたら固定電話を解約するかも。そういえば昔7万円くらい払った電話加入権はどうなったのだろう。もう戻ってこない？

高輪ゲートウェイ駅の透明ディスプレイ

昨日に引き続き 都内をぶらぶらしようと思いましたが、心配していたように朝から猛烈な暑さでした。浅草寺、雷門などを巡ったあと、御徒町に寄ったら早々に帰ることに。帰路、まだ高輪ゲートウェイ駅に降りたことがなかったのでちょっとだけ途中下車してみました。駅前はまだ開発中なので、改札からは出ずに駅構内だけ。トラス構造？で支えられて柱が少ない大屋根が特徴的。広い空間がいいですね。

そこにあった掛け軸のように並んでいる透明ディスプレイ。

拡大してみるとRGB LEDが透明樹脂シートに並んでします。もしかしたら白を含んだRGBWかも。縦配線はないのでマトリクスではないですね。同じものではないかもしれませんが、NeoPixelのWS2812Bのような感じです。違うかも知れませんが。

Lチカ好きとしてはLEDを使った街の装飾はよいですね。とは言え、中国の街並みは使いすぎかな。でもまた行きたい。再び上海や香港に行けるのはいつになるか。

ライトアップでNeoPixelを思い出した

先月の都内のホテルでのんびり が中々よかったので、再び都内に出てきてのんびりとしています。遊んだ後に帰宅のために長時間混んだ電車に乗らなくて良いというのが素晴らしい。

コロナ対策の都民割りが使えるホテルを探しましたが、どこも既に枠が一杯になっていたようで残念。

しかし出かけるモードになってしまったので決行です。少し良い部屋をとって、有給休暇もとって都内をぶらぶらしてきました。平日なのに結構混んでます。平日だからかな？

ライトアップが、先日から遊んでいるNeoPixel のようです。NeoPixelの工作もなんとかしなければ。

明日は浅草あたりをぶらぶらしようかと思っていますが、気温が高くなりそうなのが気がかり。

家電(いえでん)の液晶画面が薄くなって見えない

久しぶりにいえでん(漢字で書くと家電ですが、かでんと区別できない)を使ったら、液晶画面が薄くなっていてほぼ見えない。PanasonicのVE-GP24-Wで10年以上は使っていると思う。最近はあまり使ってないけど、セールス電話や自動応答アンケートなどはかかってくる。

コントラストの設定があるかと思い、取扱説明書をダウンロードしてみたが記載は無かった。ACアダプタを抜いて再起動してみたけど変わらず。

同様の症状があるかググってみたら沢山見つかったが、どれも経年劣化が原因で対策は買い替えとのこと。薄くなったのは経年劣化で仕方ないとは思うが、コントラスト調整くらいできるようにしておいて欲しかった。何か隠しコマンドとかないのか？
知らないうちに隠しコマンドを使ってしまって薄くなったとか。あるいは内部に半固定抵抗とか入ってないかな？

経験上、電源電圧が低くなるとコントラストが低下する。無理矢理電圧上げたら治るか？もっと悪くなるか？とりあえず今すぐに困ることではないので、週末に分解して内部を確認しようかと思う。

1個183円のmp3再生モジュールを試してみた

アマゾンで購入したmp3再生モジュールが届いたので、さっそく試してみました。3個で549円（送料込み）と破格の値段。1個当たり183円です。ただし中国発送 キルギスタン発送（封筒を改めて確認したらそうだった。本記事の最後に追記）なので到着まで3週間ほどかかりました。

microSDに格納したmp3を再生できるもので、これ単体でも動くし、Arduinoなどからシリアルでコマンドを送って制御できる。2018年9月にも似たようなモジュールWTV020-SDを試していたが、これはmicroSDが1GBまでしかサポートしていなかった。また、電源電圧などが微妙で使うのに苦戦した。

今回のモジュールは32GBまでのmicroSDが使えるらしい。MP3-TF-16P V3.0というシルク印刷があるが、本家は以下のようでこれはコピー品の模様。

https://www.dfrobot.com/index.php?route=product/product&product_id=1121

microSDも同時に購入したがこれは国内発送ですぐに届いていた。安物は心配だったので信頼できそうなKIOXIA。32GBも大した値段差ではなかったが、そんなに使わないので16GBです。円安や半導体不足の影響か、以前に比べると少し高くなっている気がする。

本家の記事（下記）通りに接続し、載っているスケッチをArduino UNOに書き込みましたが全然鳴らない。

https://wiki.dfrobot.com/DFPlayer_Mini_SKU_DFR0299

以下のようなメッセージで初期化ができない様子。

Unable to begin:

1.Please recheck the connection!

2.Please insert the SD card!

壊れているのかと思って届いた３個すべて試したけど、いずれもダメ。

試しにArduinoに繋がずモジュール単体で動かしたら鳴った。

ちなみにmp3ファイルはmicroSDのルートにmp3フォルダを作って格納。ファイル名は0001.mp3のような4桁の追番を付ける。この番号で再生するmp3を指定できるようだ。

通信が怪しいということで、上記サイトではシリアル接続に入れてあった1KΩの抵抗を外したら無事に動作した。純正品とコピー品で信号レベルが違うのかも知れない。

ということで、鳴っているときの写真です。再生中はモジュール上のLEDが点灯します。

先日試したNeoPixelと組み合わせて、光が流れるときに音を出してみようかと思っています。うまく行くか分かりませんが。

—22.6.21追記

送られてきた封筒を確認したら、中国ではなくキルギスタンでした。ビックリ‼️

商品がコネクタ?!

久しぶりにPICでマトリクスLEDを使ったらトホホな結果

NeoPixelと組み合わせて遊ぼうかと、久しぶりにPICでマトリクスLEDを表示させるプログラムを書いてみました。ピンが多めに必要だったので、部品箱に入っていたPIC16F1938（28ピン）を使ってみました。今まで使ったことはありませんが、以前購入していたようです。

文字を表示してデバッグしていたら、どうも上手く表示されません。確認のため全て点灯させたらLEDが１個死んでいました。このマトリクスLEDもかなり前に某所で購入したものでデッドストックだったもの。トホホです。

輝度が欲しくてこの赤LEDを使いたかったのですが、手元に１個しか残ってません。しかたなく、残っていた黄緑LEDに差し替えてみましたが、やっぱり余り明るくない。アリエクで売っているかな？

ピン配は違ってもよいのですが、この20mm角サイズで明るいものが欲しい。

昨日、WS2812B RGB LED Tape(NeoPixel) をArduino UNOで試した動画をアップしました。

--追記('22.6.19)

アリエクにあったので注文しました。届くまでデバッグなどを進めます。

WS2812B RGB LED Tape (NeoPixel) が届いた

アリエクで一緒に買った5個のうち、最後の1個が届きました。WS2812B RGB LEDがテープ状に並んだものです。1メートルに144個のLEDが載っていてかなり高密度。円安なので送料を入れて1,400円位。

上はArduinoのスケッチ例のAdafruit Neopixel > strandtest で光らせています。LEDが144個も載っているのですべて点灯するとPCのUSB接続では電源容量不足で光らないかも、と思っていましたが無事に点灯しました。1個10mAでも1.44Aなので1個あたりはもっと少ないのかも。でも結構高輝度です。

今回、アリエクで購入した商品のうち最初に届いたものはヤマト便、２回目はシノトランス エア ジャパン、最後の今回は国際郵便でした。注文時に送付方法をあまり意識していませんでしたが、それぞれ違っていたのでしょうね。

きちんとリールに巻かれて、スポンジで挟んでありました。意外と丁寧な梱包です。

LEDを拡大してみると高密度で並んでいます。1メートルで144個なので、1個あたり 7ミリ弱です。

ただ、真ん中で繋いでありました。ここだけ間隔が広い。

何を作るかこれから考えます。

WS2812B RGB LED Ring (NeoPixel) を試してみた

先日、アリエクで買ったWS2812B RGB LEDが16個リング状に繋がったものの動作確認をしました。NeoPixelという商品があるが、これはそれのコピー品かな？

久しぶりにArduino UNOを出してきました。Nanoが余っていたはずですが、見つからなかったので。プログラムはスケッチ例のまま。

2個をシリーズ接続していますがスケッチ例は１個を想定しているので、色相環の表示が２つに分割されています。

スケッチ例の在りかは動画中で紹介しています。これを使って何を作るか、まだアイデアがありません。光らせて遊ぶだけかも。

季節的なものか、昨日から頭痛が酷くてあまりものを考えられません。いつもか（笑）

明日からまた１週間仕事ですが、明日はとりあえず在宅勤務にしたのでなんとか乗り切れそう。もうテレワークはコロナと関係なくなってきています。でも世の中的にはよい方向になったのかなと思っています。

新しいシュレッダは静音で細かく裁断できた

ギヤが壊れたシュレッダ の代替の新しいシュレッダが届きました。アマゾンで「Bonsaii シュレッダー 業務用 電動 静音 2×15mmマイクロクロスカット 8枚同時細断 12分間連続細断 キャスター付き 移動しやすい 20L大容量 カードも細かく細断 静か 家庭用 C221-C白」となっていたもの。メーカ名のBonsaiiは盆栽か？

選んだ理由は、8枚同時裁断とマイクロクロスカット、それにゴミ箱が大き目の20Lということ。シュレッダゴミは嵩張るので容量の大きいものが欲しかった。

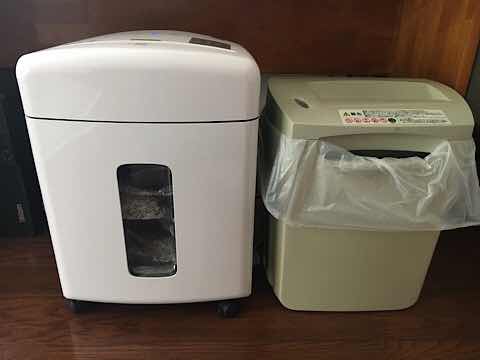

新旧のシュレッダを並べたところ。一回り大きくなっています。新しい方はキャスタが付いているので少し背が高い。

静音を謳うだけのことはあり、動作音が今までのものと比べるとかなり静かでした。

ゴミ箱が引き出し式なのでビニール袋をセットできるか気になりましたが、大丈夫でした。写真のビニール袋は商品が入っていた袋をセットしてみた様子。ビニール袋に直接入る様にしないと裁断ゴミを袋に移すときにこぼれて掃除が面倒です。

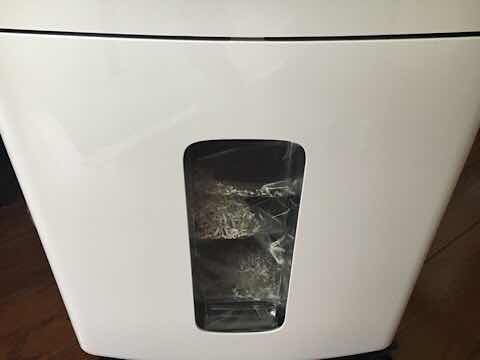

裁断ゴミの比較です。左が新しいマイクロクロスカット。かなり細かく切れて満足。

ギヤが割れたシュレッダをゴミとして捨てるのは忍びなく、アリエクで軽く探したらシュレッダ用の似たギヤが売られているのを見つけました。それほど需要があるとは思えないけど こんなものも売っているんだ。ということで分解してサイズを測りました。

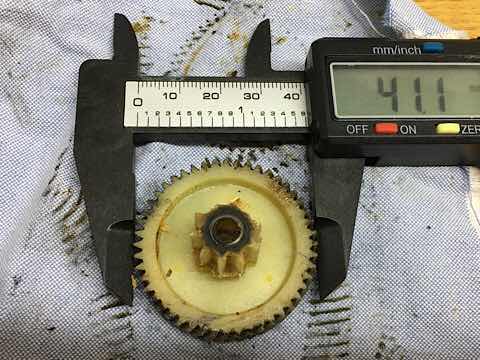

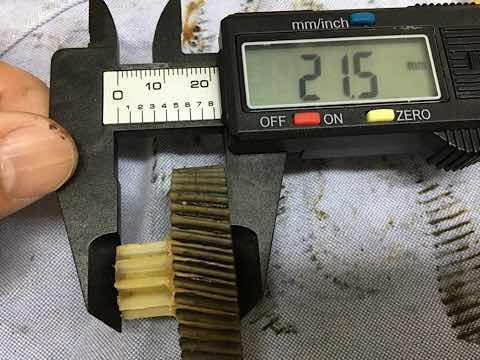

歯数は大きい方が48枚、小さいほうが10枚です。それぞれ直径や厚さも確認。



以下が同じ感じだったので注文してみました。送料入れて$10ちょっとです。今は円安なので1,300円強でしょうか。

軸穴のサイズが書かれていなかったのが気になりますが、ある程度規格品なので同じと期待しています。さてどうなるか！？

アリエクの荷物が成田で集約されて届いた

アリエクからの荷物がまとまって届きました。注文から10日ほどで届いて早いです。

右側3つの袋が左の大き目の袋にまとめられていた。3つの袋は別々のショップです。

大きな封筒の差し出し人は、成田のシノトランス エア ジャパンになっていました。成田で集約されたようですが、どんな仕組み？　同日に同一宛先の荷物が複数届いたらまとめるのか？

まだ届かない荷物がある(まだ中国を出てないので不安)ので、次はどのように届くのか期待しています。

今回届いたモノはフルカラーWS2812B LEDドーナツ2個、プッシュスイッチ5個、鍵付きスイッチでした。まだ作るものは決まっていません。面白そうだから買ってみた。

LEDはシリーズに接続すると思われたのか、端っこに繋ぐケーブルが1本しか入ってなかった。週末にarduinoで光らせてみます。

シュレッダが壊れた

かみさんが実家から持ってきた個人情報の載った書類をシュレッダ処理していたら異音がする様になったと報告が。

聞いてみると確かに短い周期で異音がする。早速分解してみます。このシュレッダは5年ほど前にスイッチがスパークして修理したことがあります。

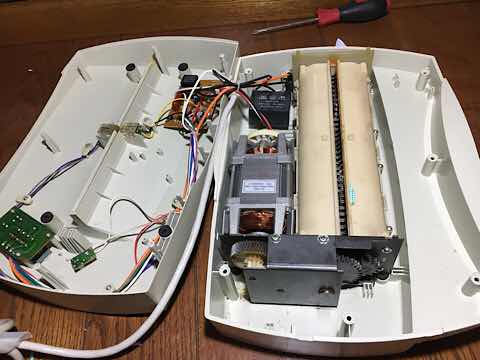

異音はギヤが欠けたのだろうと予想していたらその通りでした。

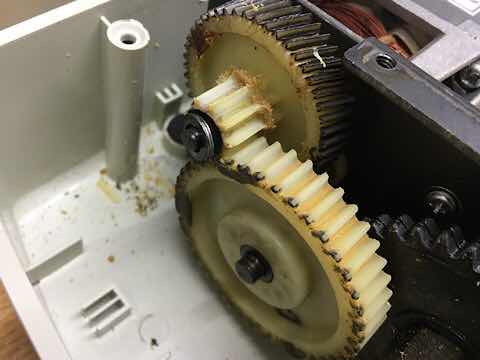

歯が2つほど削れています。紙が詰まって力がかかり、少し欠けたか削れたまま使い続けた結果かなり削れてしまっています。
